बेली स्टील ब्रिज पॅनेल

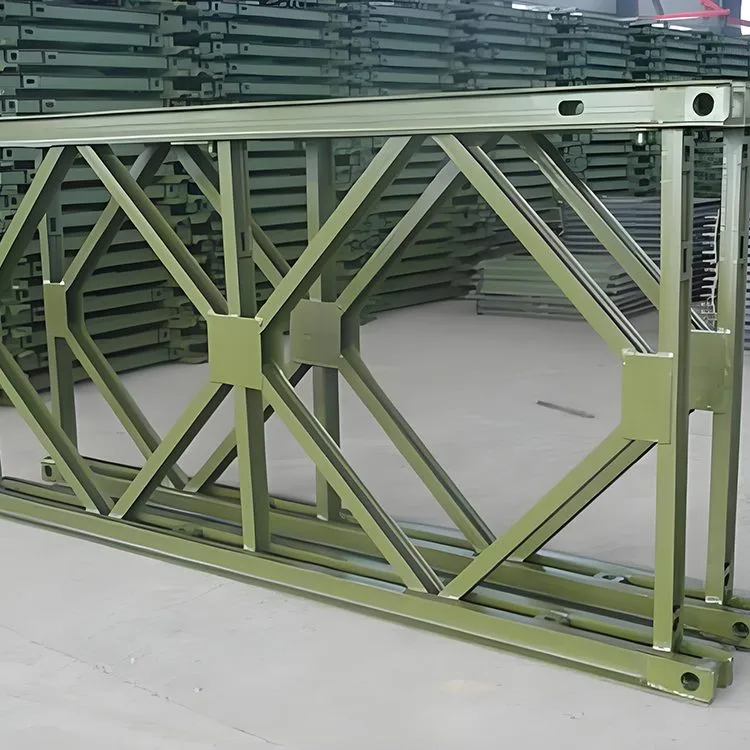

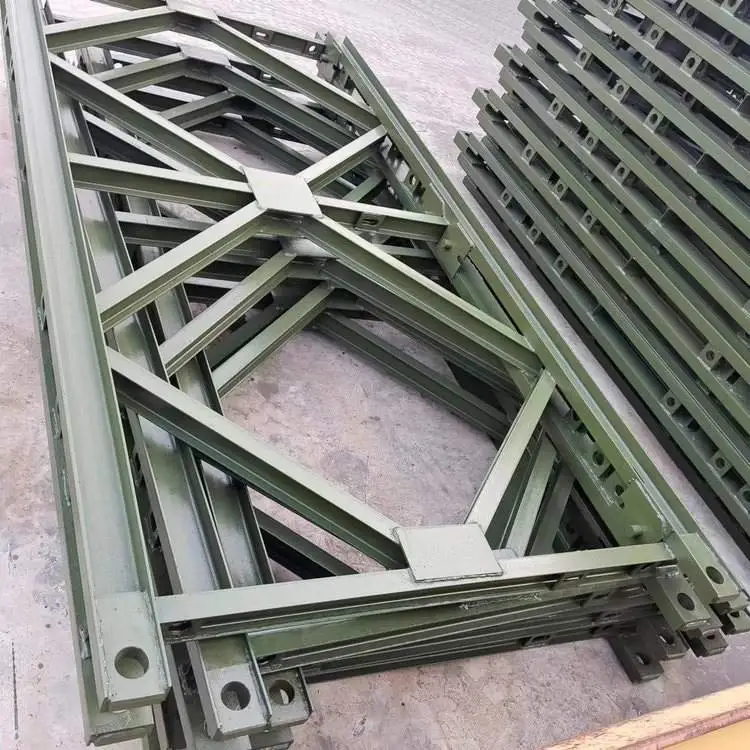

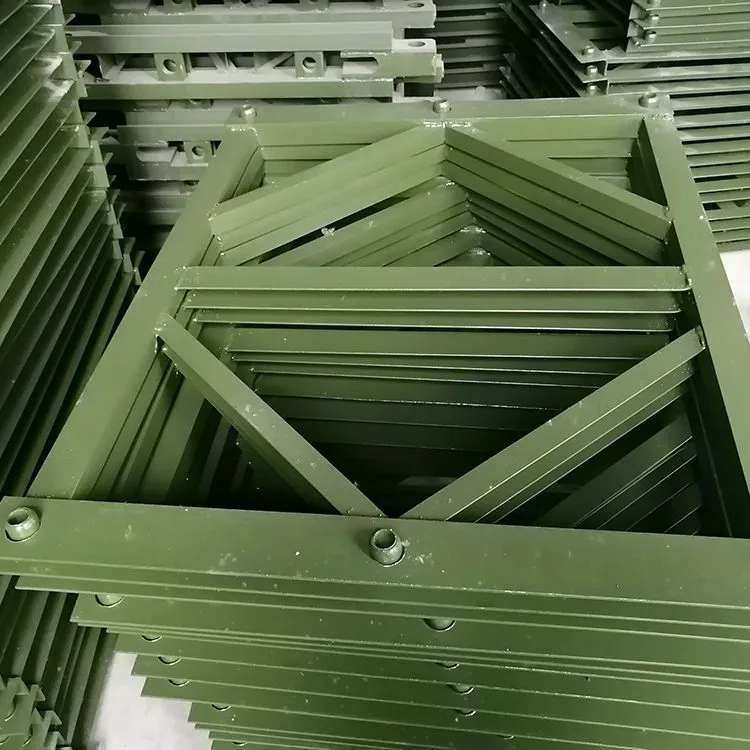

बेली स्टील ब्रिज पॅनेल सहसा वरच्या आणि खालच्या जीवा, उभ्या घटक आणि कर्ण घटकांद्वारे वेल्डेड केले जाते. वरच्या आणि खालच्या कॉर्डच्या शीर्षस्थानी, नर आणि मादी कनेक्शन असतात, सामान्यत: कंस जोडण्यासाठी पिन होलसह सुसज्ज असतात. प्रत्येक जीवा दोन नंबर 10 चॅनेल स्टील्सची बनलेली असते जी मागे-पुढे जोडलेली असते. खालच्या जीवामध्ये सहसा अनेक स्टील प्लेट्स असतात ज्यावर वेल्डेड गोल छिद्र असतात. बोल्टची छिद्रे वरच्या आणि खालच्या जीवाच्या आत असतात आणि रीइन्फोर्सिंग कॉर्ड्स आणि डबल-लेयर ट्रस जोडण्यासाठी वापरली जातात. वरच्या जीवाच्या आत चार बोल्ट छिद्रे आहेत, ज्याचा उपयोग सपोर्ट फ्रेमला जोडण्यासाठी केला जातो. मध्यभागी असलेली दोन छिद्रे एकाच क्रॉस-सेक्शनमध्ये ट्रसच्या दुहेरी किंवा अधिक पंक्ती जोडण्यासाठी वापरली जातात आणि दोन्ही टोकांना असलेली दोन छिद्रे क्रॉस-सेक्शन जोडण्यासाठी वापरली जातात. जेव्हा बेली ब्रिज विभागांच्या अनेक पंक्ती बीम किंवा स्तंभ म्हणून वापरल्या जातात, तेव्हा वरच्या आणि खालच्या विभागांमधील सांधे मजबूत करण्यासाठी सपोर्ट फ्रेम्स वापरल्या जातात. बांधकाम प्रक्रियेदरम्यान, बेली ब्रिजच्या प्रत्येक विभागातील बोल्टची घट्टपणा, घटकांची गंजण्याची स्थिती आणि पिनची घट्टपणा यांची साप्ताहिक तपासणी केली पाहिजे आणि आवश्यकतेनुसार समायोजन केले पाहिजे.

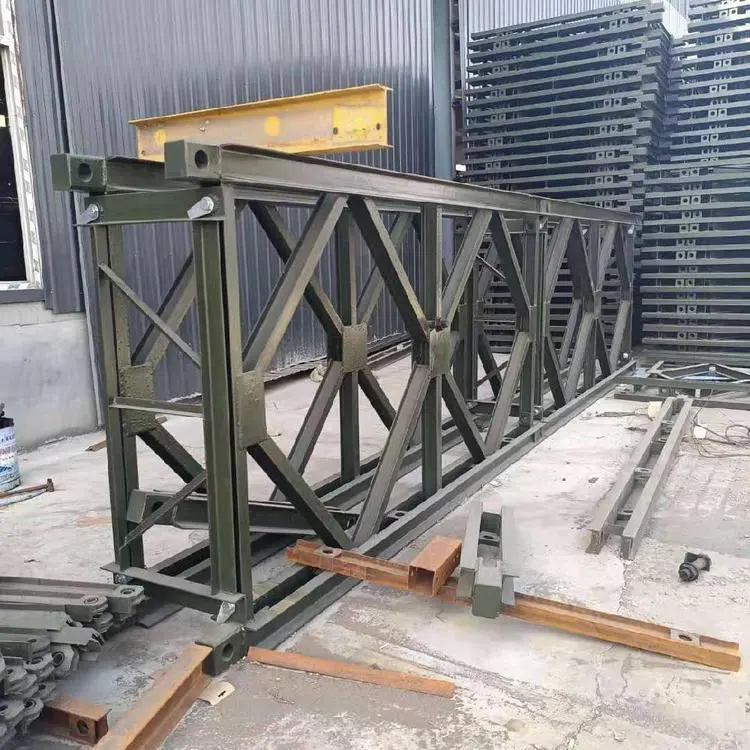

बेली स्टील ब्रिज पॅनेल विस्तारित आणि जोडल्यानंतर, ते बीम किंवा स्तंभ म्हणून क्षैतिज किंवा अनुलंब ठेवल्या जाऊ शकतात. वेगवेगळ्या असेंबली पद्धतींनुसार, दोन प्रकार आहेत: फ्रेम स्तंभ आणि टॉवर स्तंभ. जेव्हा तीन किंवा चार ट्रस स्लॅब समांतर ठेवल्या जातात आणि समर्थन फ्रेम्सद्वारे जोडल्या जातात, तेव्हा तयार केलेला स्तंभ एक फ्रेम स्तंभ असतो. जेव्हा चार ट्रस पॅनेल एकमेकांना 90 अंशांवर ठेवले जातात आणि कॉर्नर ब्रेसेस आणि सपोर्ट फ्रेम्सद्वारे जोडलेले असतात, तेव्हा परिणामी स्तंभ एक टॉवर स्तंभ असतो.

अनुप्रयोग परिस्थिती

बेली स्टील ब्रिज पॅनेलचा वापर हायवे ब्रिज, गॅन्ट्री क्रेन असेंब्ली, गाईड बीम, ब्रिज इरेक्शन मशिन्स, सस्पेंशन प्लॅटफॉर्म इ.साठी केला जाऊ शकतो. बेली ट्रस एकत्रित गॅन्ट्री क्रेन गॅन्ट्री फ्रेमसाठी प्रीफेब्रिकेटेड हायवे स्टील ब्रिज घटकांसह एकत्र केली जाते. त्याची स्पॅन आणि स्तंभाची उंची वेगवेगळ्या कार्यरत साइट्सशी जुळवून घेण्यासाठी समायोज्य आहे. हे महामार्ग, रेल्वे, नगरपालिका कामे, इमारती आणि जलसंधारण यांसारख्या बांधकाम प्रकल्पांमध्ये तसेच पूल बांधकाम स्टोरेज यार्डमध्ये पूर्वनिर्मित घटक उभारणे आणि हलवणे आणि पुलाच्या खांबाजवळील मोठ्या बीमच्या वाहतुकीमध्ये मोठ्या प्रमाणावर वापरले जाते.
